工業4.0已經無法等同于“第四次工業革命”。這一概念，正在遠離工業跨代革命的歷史榮耀感，而成為德國制造自身的一種新標簽。
德國工業4.0正有一種迫切的國際化需要，使得德國工業能夠在未來的國際制造版圖中，占有全新的制高點。為此，德國工業4.0平臺一直尋求與各個國家的合作。在中國、日本、意大利、法國、甚至澳大利亞都能見到這種努力的身姿。而與美國工業互聯網聯盟IIC的合作，則是德國工業4.0平臺的一個重點。這幾年除了炫目的技術套裝，德國工業4.0在應用基礎上的研究，也是進展頗深，“資產管理殼AAS”就是德國獨樹一幟的一個理論突破。而隨著美國最早提出來的“數字孿生”的走熱，管理殼與數字孿生的關系，也成為一個全新的熱點話題。
數字孿生，源自PLM，但顯然并不是為PLM而來，它其實就是在等待物聯網的時代。它簡化了物聯網連接對象的復雜性，使得人們可以在遠離物理環境的地方，得到想看到的結果。然而，管理殼橫空出世，獨成一派體系。這未免使得數字孿生對物聯網的簡化，受到了某種程度的重創。
管理殼，正處在與數字孿生兩目相視的尷尬階段，是友是敵是化身，還不太清楚。二者都涉及到許多標準，但卻是不同領域的標準。它們的前生如此不同，今后會走在一起嗎？
這是一次美國設計與德國制造的對視，是IT與OT融合的前哨戰，兩種工業文化隱含其中。
數字孿生找到背面
數字孿生的誕生源于CAD模型，但兩者卻有著完全不同的應用場合。CAD的歷史已有60年左右，數字孿生則是誕生在2003年。CAD模型是用來開發一個產品（系統），但從來不會去監控它；而數字孿生則明顯有著更長的路和更大的使命。
Oracle將數字孿生定義為“物理資產的軟件化表達”；而在西門子的語境下，已經將其從產品進一步拓展到了流程以及工藝。這都離不開Grieves博士在密歇根大學的PLM高管課程上，首次創建了這個名稱所使用的定義，“用于描述實體產品的虛擬、數字的等價物”。然而在當時，所有的數據都是從設計工具而來，盡管數字孿生本意是被設計成一種交互的方式，然而具有諷刺意味的是，它一開始就是一個單向通道。就像一個只能正面示人的月球，它的背面就是無聲無息的靜寂——物理端很少能夠反饋信息，或者代價極其昂貴：只有少數如NASA的火箭或者羅羅的發動機才有這樣的資本。可見數字孿生誕生之初，就是一個奢侈品。
到了最近幾年，由于物聯網和數字技術的發展，才讓“數字孿生”這一概念，走出奢華俱樂部，進入大眾消費品的視野。物聯網讓機器的連接變得輕松，而軟件則讓機器變得更加聰明（因?yàn)閿?shù)據變得更有意義），這也意味著“從物理端到設計端的映射”變得簡單、便宜，這使得數字孿生一直渴望擁有可視的背面，能夠成為現實。數字孿生的數字與物理的一體兩面、雙面平等交互的特性，才開始真正確立。正如Grieves在2014年提到，“虛擬產品的設計和維護，正在開始爆發”。
可以說，數字孿生用了至少十年，才真正找回它的另外一半。
數字孿生是一種模擬值，它并不是全部。這是一種將產品可視化、模擬仿真結果、最終能到達虛擬控制的一種手段。根據模擬的不同方面，單個物理設備可能會使用多個數字孿生。例如，可視化模型不需要具有用于構建模型的所有CAD信息。事實上，模型的輕量化版本可能更實用，更適合移動設備的運行需求，以滿足視覺模擬與實際設備的同步性。有關模型方面的任何與視覺模擬無關的信息，都可以省略掉。然而，在另外場合，如需要使用不同的模型來模擬磨損對設備部件的影響時，可視信息并無益處，反而會減慢模擬速度。
這也意味著，數字孿生天生具備一種取舍的特性。它跟應用場景相關。從一臺機器最開始的CAD數據中提取各種模型的方法，無疑是一條很便捷的路徑。然而，使用完整的CAD數據進行模擬，將會降低運行速度。在那些注重機器交互的模擬場合中，過多的數據反倒成為一個不利的因素。
數字孿生可以讓用戶能夠通過產品運行系統的實際數據，來解決“如果…就…”的一些邏輯推理問題。這比產品開發的傳統仿真模型，又增加了一些靈動性。換言之，讓一個模型變得“有點應激反應”，正是數字孿生所要達到的效果。對比一下，如果一個仿真模型是座沙雕，那么一個數字孿生就是可組合的樂高城堡；一個仿真模型窮其一生就像是一座面無表情、恒久不變（如果夠恒久的話）的方尖碑，那么一個數字孿生則更像是一張不斷花樣翻新的網頁，它每天都在身上涂抹并記載著自己成長的經歷。
毫無疑問，正是由于物聯網具備了“儲存萬物記憶”的能力，“數字孿生”這一誕生了十多年的概念，開始了自己的全新之旅，從設計和開發階段的模型，被真正擴展到產品生命周期的部署和服務階段。世間的因與果，有了更明確的紐帶。可以說數字孿生，就是世界因果關系的一個替身。

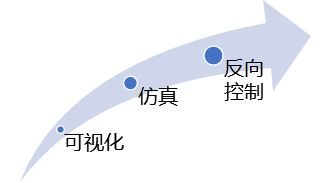

圖1：數字孿生的三個階段
而在當下，數字孿生尚處在初期的階段，主要提供了一種視覺和物理的模擬。但無論是視覺上的還是物理上的，數字孿生都是一種模型，都是物理設備的近似值。因此從本質而言，它不可能是完整的。
德國人的OT觀：管理殼重裝上陣
德國工業4.0選擇了不同的路。如果說美國提出的數字孿生最早是從“模型”入手，那么德國提出的管理殼，則選擇了從“資產”入手。這里的資產都是圍繞著工業4.0組件的智能特性而來，所有有望被“連接”的，都可以看成是資產。因此，這里的“資產”不僅僅是指設備和物料，也包括CAD模型、電氣圖，甚至包括合同、訂單。所以德國工業4.0平臺的資產管理殼AAS（Asset Administration Shell），可以用來指代任何參與智能制造流程的事物。如果說物聯網的口號是“萬物互聯”的話，那么在德國工業4.0的世界中，就變成了“萬物有殼”。

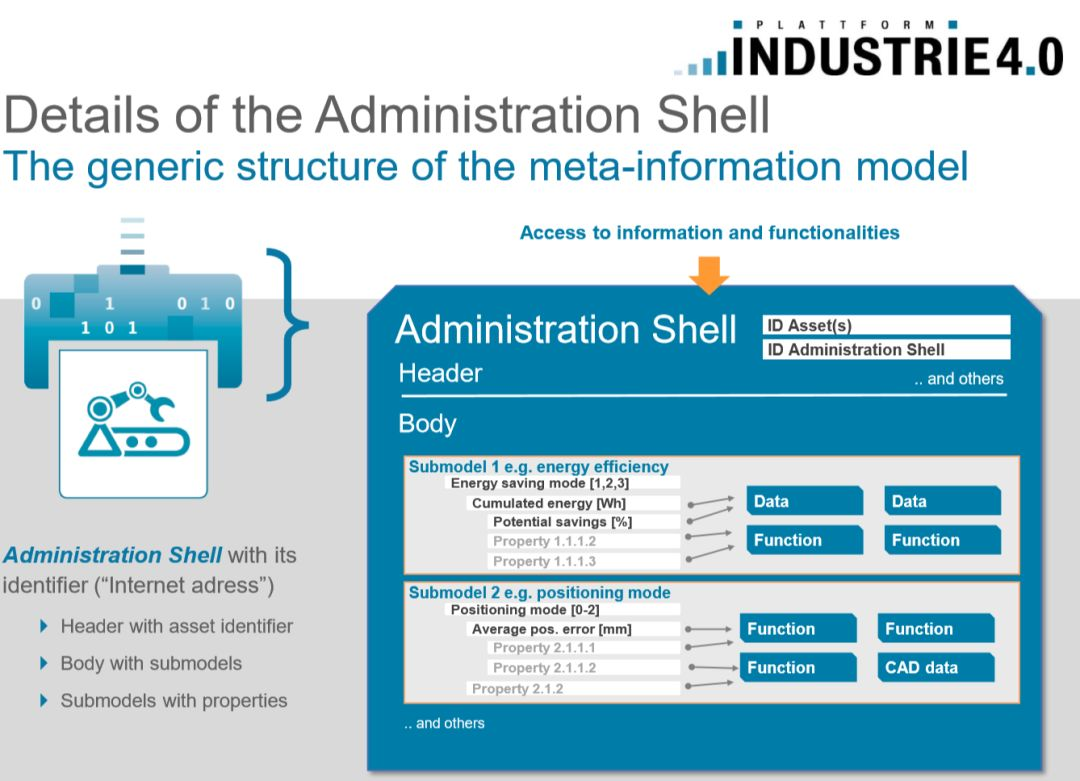

圖2：典型的管理殼
管理殼首先解決的就是各種千奇百怪的設備之間的通訊問題，這自然受到OPC UA以及時間敏感網絡TSN眾多推進者的熱情歡迎。OPC基金會、德國電氣電子協會ZVEI和機械工程學會VDMA早已成立了一個“I4AAS OPC UA”聯合工作組，專門為AAS開發一個適用于OPC UA的信息模型。然而管理殼也沒有遺忘那些沒有通訊界面的“暗網部件”，如條形碼等。至于物聯網非常關心的網絡節點的解析和描述，對管理殼而言，更是小菜一碟了。
簡而言之，裝有管理殼的工業4.0組件，可以輕松走完一個產品的全生命周期。這句話很熟悉吧！不錯，數字孿生正是這么說的。不妨大膽地說，德國資產管理殼的野心，甚至超過最初的工業4.0。

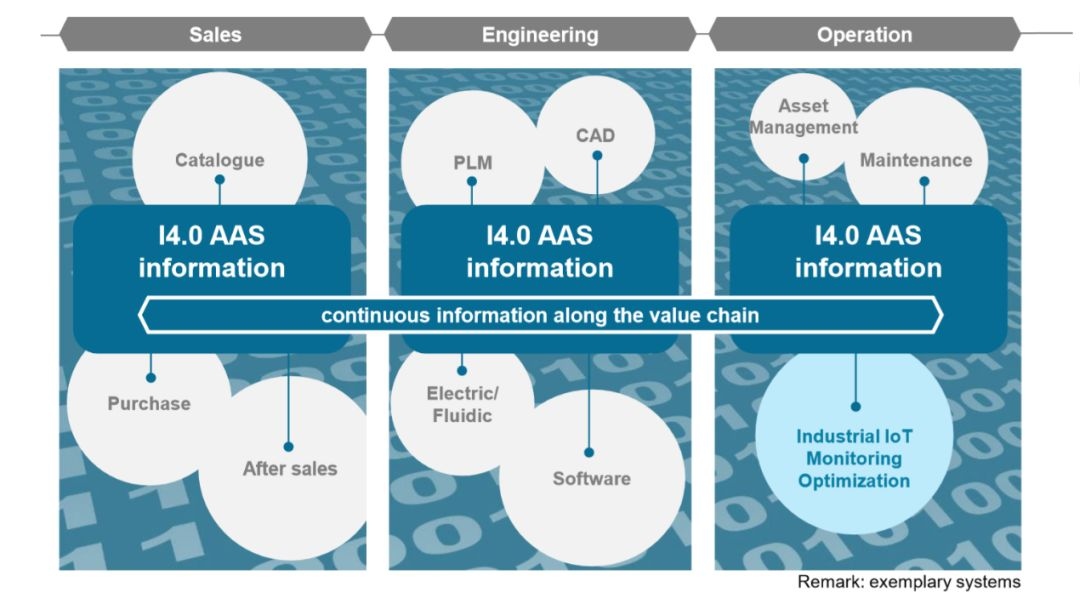

圖3：管理殼的一生 （Source：FESTO在管理殼的進展）
然而，資產管理殼更現實的當下，可以首先看成是一種控制邊緣設備的方法。這也是一項跨國和多組織的工作，目的是定義智能工廠的參考體系結構模型。工業4.0平臺，正在推動工業互聯網聯盟，將資產管理殼視為數字孿生的同義詞。

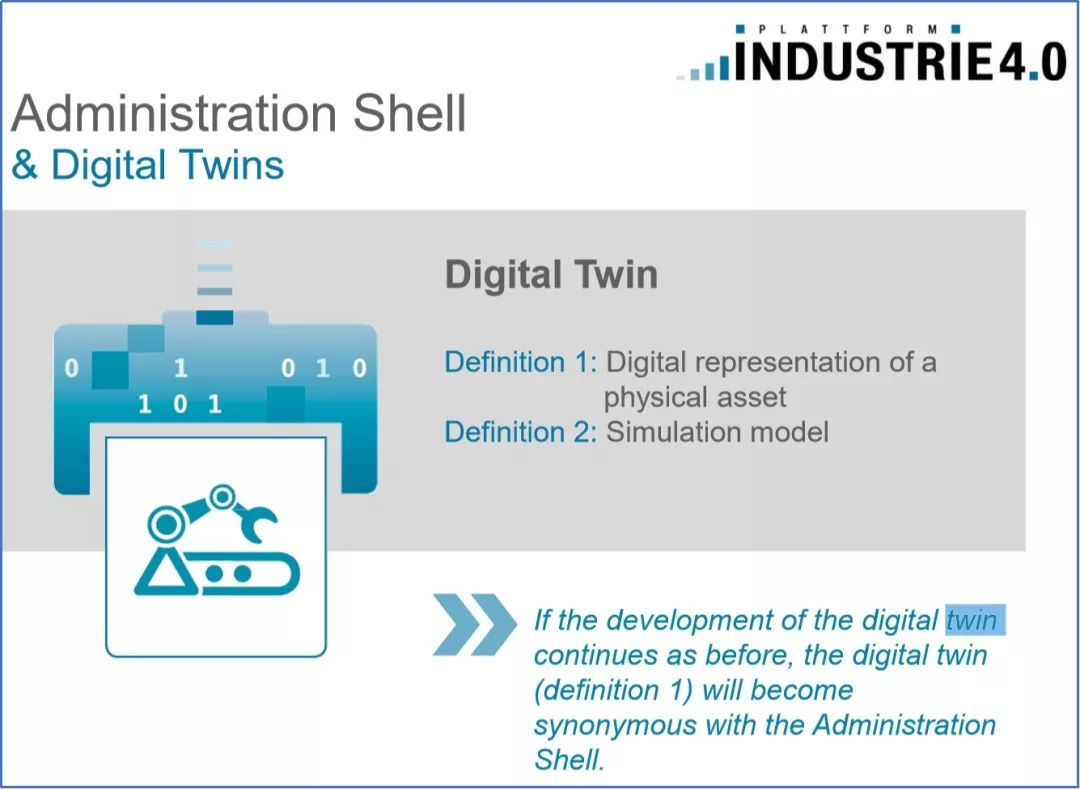

圖4：德國人認為二者不妨等同 （source：德國工業4.0平臺組管理殼詳解PPT）
實際上，德國人在管理殼是深注信心，下足功夫。工業4.0平臺組的工作組1，一直是六個工作組中最為關鍵的一個技術工作組，它是用來解決工業4.0的頂層架構問題，也就是工業4.0宮殿“龍骨大梁”的問題。
一般人所熟悉的工業4.0參考架構模型（RAMI4.0）正是工作組1的貢獻。如果說RAMI是頂天之道，確立了德國軍團的建制秩序，那么“管理殼”則是立地之術，提出了現場設備的軍營番號法則。精細的德國人，將管理殼分成“元信息模型”和“子模型”，后者重點是用來面向具體的設備實踐場景。在這里，你可以看到大量的機器描述語言，以及模型描述語言，還有通訊協議，都被整合進來。
德國工業4.0的參考架構模型RAMI，加上管理殼，一氣呵成的頂天立地之作，構成了一件精美的藝術品，不是嗎？

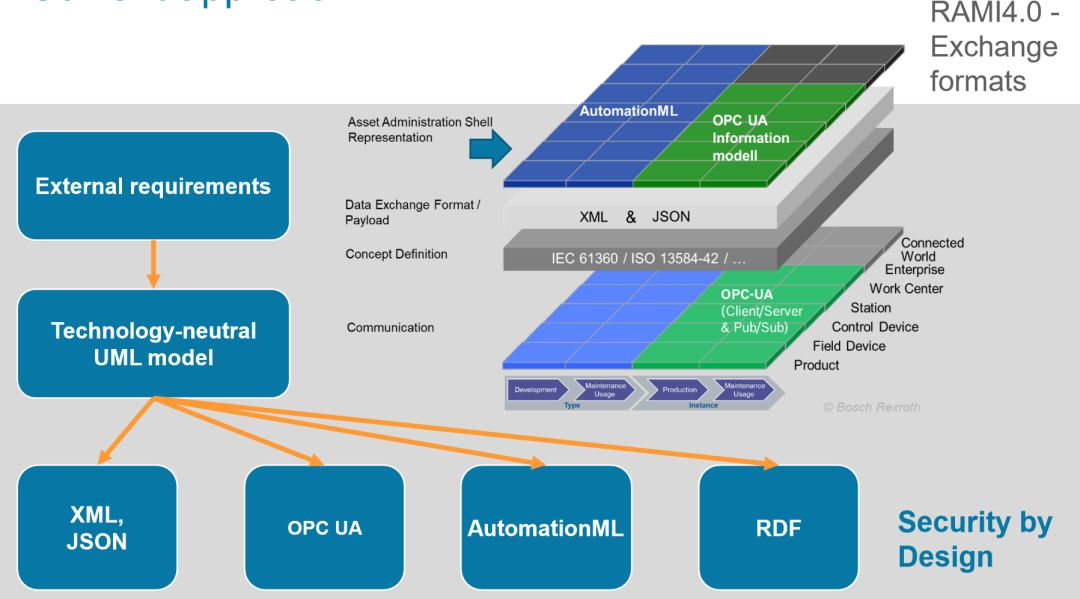

圖5：頂天立地兩頭鉆（管理殼的技術穿透力)
然而，這并不是藝術品。它具有藝術品般的精美，卻并不是用來欣賞的，而是用來鍛造成德國制造的一門新殺器。打開管理殼的外衣，你會發現大量的標準隱藏其中。

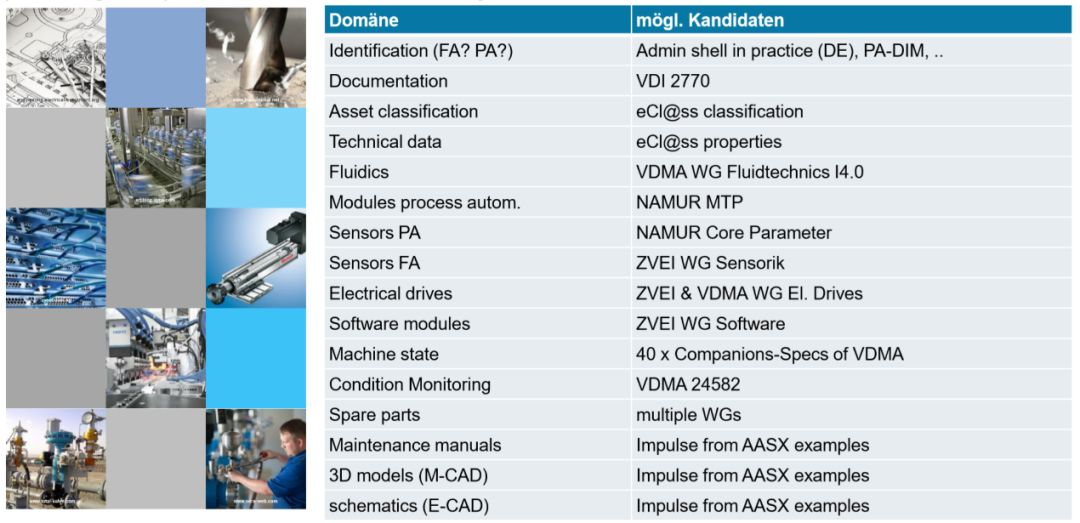

圖6：重載上陣的管理殼規范 （Source：FESTO的管理殼進展）
顯然，德國人為管理殼準備了足夠多的標準，這是一件重武器。一旦管理殼最終應用，這將是德國機器標準的天下。
IT對OT的誤讀
如果要想了解IT與OT的融合有多難，看看美國工業互聯網聯盟對德國工業4.0的誤讀，便可得知一二。
一家做實時仿真的物聯網公司AICAS（美國工業互聯網聯盟IIC的成員之一）寫了一篇報告“數字孿生化（twinning）的影子”，談到了對數字孿生和管理殼的看法。比較形象的是，它采用了一個動詞化“Twinning”的概念，表達了數字孿生的動態特性。在這篇報告中，對德國管理殼向工業互聯網聯盟靠攏，提出了不同的看法。
AICAS極富創意地將工業互聯網家譜定義為四種要素：物聯網環境、數字孿生、管理殼和設備協議。

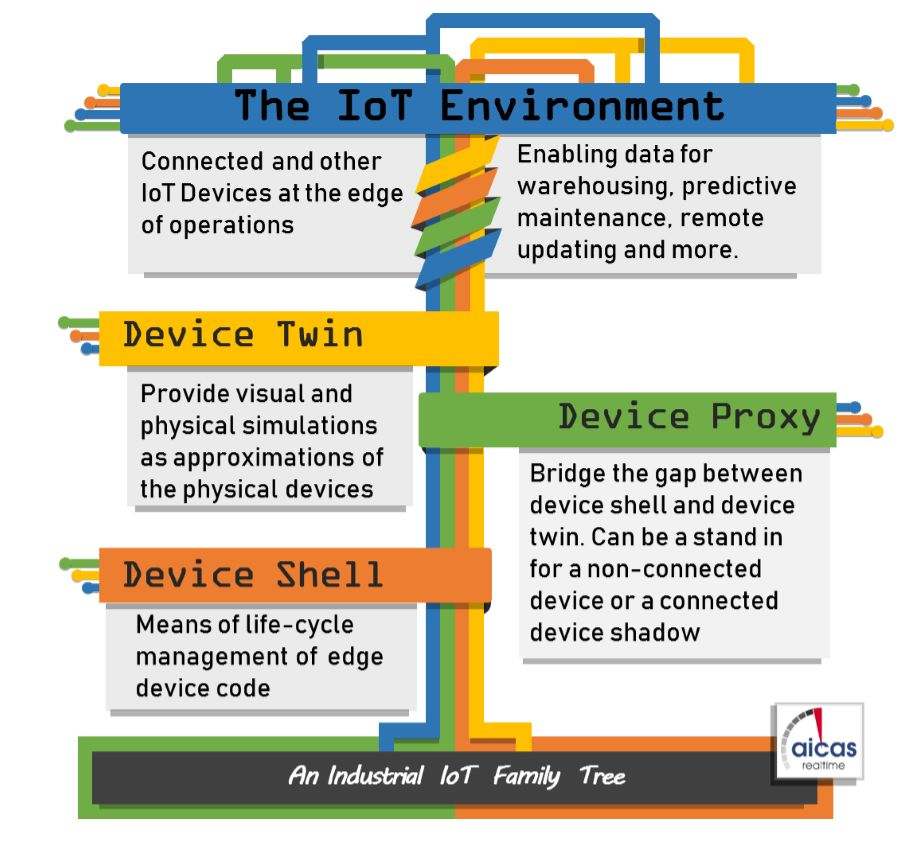

圖7：工業物聯網家譜 （Source：AICAS公司提供）
AICAS認為，管理殼提供了一種管理邊緣設備運行代碼的生命周期的方法。有了它，人們可以安裝新軟件和升級現有軟件，以及控制在任何給定時間運行的軟件。用戶還可以監視系統的當前狀態，為遠程管理提供了一種方便的接入路徑。
AICAS還提到了一個設備代理（或者叫“影子設備”）的概念，用于表示機器當前狀態的虛擬。設備代理在設備外殼與其孿生設備之間架起橋梁。一個是未連接設備的替身，用來解決物理絕緣的問題；另一個是最新的設備狀態保持器(有時稱為設備影子)，用于覆蓋連接的設備無法訪問的時間：要么是因?yàn)樗幱谕C(jī)狀態，或者是因?yàn)殚g歇性的連接。盡管二者都是數字模型，影子設備代表了物理產品的數據模型，而數字孿生則是代表了行為模型。在云中為現場的每臺設備都設置一個代理(所謂的“影子”)是很有用的，不過在具體運行中，不一定需要對工廠中的每臺設備都進行模擬或可視化。
AICAS公司的CEO認為，管理殼和數字孿生不完全是一回事，需要到物聯網體系結構比較復雜的情況。它分為三部分：邊緣運行的代碼、云中的代碼呈現邊緣端當前的狀態，以及云端對邊緣端的可能狀態進行建模分析。這些不同位置的代碼，決定了需要采用仔細而明確的術語，才能構建更好的物聯網系統。因此，二者還是謹慎地分開為好。
AICAS提供了一個非常好的角度來理解管理殼，它使得“軟件定義產品”有著更廣泛的應用。然而，看上去AICAS只是將管理殼看成是一個“命令行界面”，因?yàn)椤癝hell”這個術語，一開始的確是出現在IT語境中，用于控制操作系統的命令行解釋器。這個老詞，已經有40多年的歷史。
AICAS代表了工業互聯網聯盟的一部分IT公司看法。它對數字孿生似乎只重視兩個特性：可視化、模擬仿真，但卻忽略了數字孿生的高級階段：反向控制，從而形成完整的閉環。AICAS似乎要將這個關鍵環節，留給了管理殼。這對于設備軟件的完全控制，對于閉合數據采集、數據學習和更新行為的循環至關重要。這就是設備外殼發揮作用的地方，也是工業最為謹慎的地方。如果說OT對IT前來融合報到，給與了最大警惕的話，那么這種擔憂則正是來自對“實時控制”絕對安全的要求。數字孿生天生的不精確性，會加劇這種擔憂。
AICAS對管理殼的誤讀，是IT人士對OT產生誤解的一個最典型的案例。也對管理殼的博大精深缺乏了解。德國的確是借用了“殼”這個老詞，但這只是一個隱喻。任何人都不應該忽略德國工業4.0平臺的一片雄心：萬物互聯，萬物有殼。

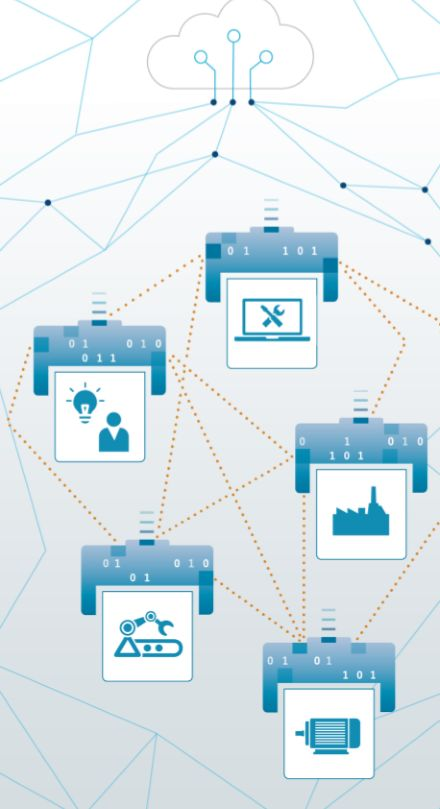

圖8：管理殼意味著“萬物有殼”
機器的數字替身怎么運行，這是物聯網時代的一個關鍵命題。對比一下美國和德國的文化，數字孿生是從PLM視角出發，偏設計端；而管理殼則是從OT出發，重在設備與運行端；德國人將在工業4.0與美國工業互聯網聯盟IIC對接的時候，想把管理殼逐漸等同于數字孿生的同義詞，做寬泛化處理。但美國IIC在最新的報告中，則傾向于細分概念，區分二者。美國人建議數字孿生只用于可視化和模擬，而將控制和狀態更新交給了管理殼。在這一點上，美國跟德國，還是有一些分歧的。
小記：有待辨識的賽道
數據分析，讓機器成為焦點。邊緣計算的勢力范圍正在凝聚，而且成長明顯，已經演變成一個機器近端的邊緣生態。這里熱鬧得像一片深林里的動物演唱會，協議、通訊機制、安全、影子設備、分布式計算都在其中。而管理殼，則正是邊緣生態的一個活躍分子。這里是德國工業4.0的天下。
然而，一聲并不和諧的長鳴從遠處飄來。數字孿生也接過工業4.0的旗號，硬擠進機器邊緣的生態。管理殼提供了一個設備運行的視角，它需要考慮機器通訊的協議和整個設備的可互操作性。而數字孿生，則從最前端，提供了一個設計機器的視覺，它最擅長考慮的是不同設計軟件的模型和數據。
這是兩種不同的思維，但骨子里都是一種工業文化的延伸。二者的進一步融合，目前看已是趨勢明顯。頗為尷尬的是，中國工業互聯網對這兩者的研究，仍然還都是在基本概念中進行循環，缺少應用基礎的研究。缺少了這種研究的實踐，就只能跟隨別人的步伐。按照數字孿生前行，都是國外設計工具CAD以及PLM的天下；而落實管理殼，則是德國各種標準包括機器本體、流體技術等已經準備好的套圈。看上去熱火朝天的中國工業互聯網，似乎并沒有注意到這兩種技術趨勢的深耕，而仍然在為網絡、平臺、安全和節點而奔波。
這未免讓人覺得，所謂工業互聯網壓根就不在一條路上。德美在工業賽道上幕前（應用）幕后（基礎）齊交鋒，而中國則更多地跑在互聯網賽道上。
這恐怕也是當下中國發展工業互聯網最需要警惕的地方：拐角處，我們遇見了新工業思維的身影；但一轉身在跑道上，卻跟丟了對象，兀自成歡。
